Arduino İle Polis Çakar Projesi

Youtube Kanalımızdaki Çalışır Şekildeki Videosu :

Merhaba arkadaşlar bugün ki projemizde arduino ile polis çakar devresi yapacağız..

Gerekli Malzemeler :

• 1 Adet Arduino
• 1 Adet Kırmızı Renk Led
• 1 Adet Mavi Renk Led( Ben elimde mevcut olmadığı için sarı renk kullandım.)
• 2 Adet 220 ohm direnç
• Jumper kablo
• Breadboard

Malzemelerimizi tedarik ettiğimize göre şimdi devreyi kurabiliriz...

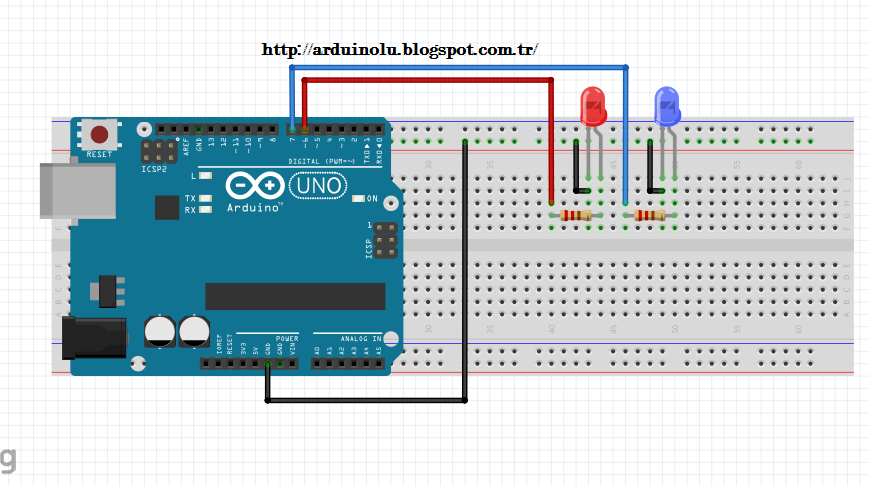

Devre Bağlantısı :

Şimdi devremizi çalıştırmak için gerekli kodlara geçelim..

Kodları paylaşmadan önce biraz mantığından bahsedelim. Mavi ledimizi 7 numaralı pine kırmızı ledimizi ise 6 numaralı pine bağladığımızı programa belirtiyoruz .Önce mavi ledimiz yanmak üzere saniyenin 20 de 1 i hızında mavi ledimizi 2 kere yakıp söndürüyoruz. Daha sonra aynı şekilde kırmızı ledimizi yakıp söndürüyoruz. Bu işlem bittikten sonra ise yarım saniye bütün ledlerimiz sönük konuma getiriyoruz.. Bu şekilde devam ediyor.

Kodlar:

//http://mekarobot.blogspot.com.tr/void setup() {
  // Pinler Çıkış olarak belirliyoruz..
  pinMode(7, OUTPUT);       // Mavi led
  pinMode(6,OUTPUT);         // Kirmizi led
}
void loop() {
  digitalWrite(7, HIGH);    // Led yanık
  delay(50);
  digitalWrite(7,LOW);      // Led sönük
  delay(50);
  digitalWrite(7,HIGH);     // Led yanık
  delay(50);
  digitalWrite(7,LOW);      // Led sönük
  delay(50);
  digitalWrite(6,HIGH);      // Led yanık
  delay(50);
  digitalWrite(6, LOW);      // Led sönük
  delay(50);
  digitalWrite(6,HIGH);      // Led yanık
  delay(50);
  digitalWrite(6,LOW);       // Led sönük
  delay(500);

}//hepinize iyi çalışmalar dilerim..
